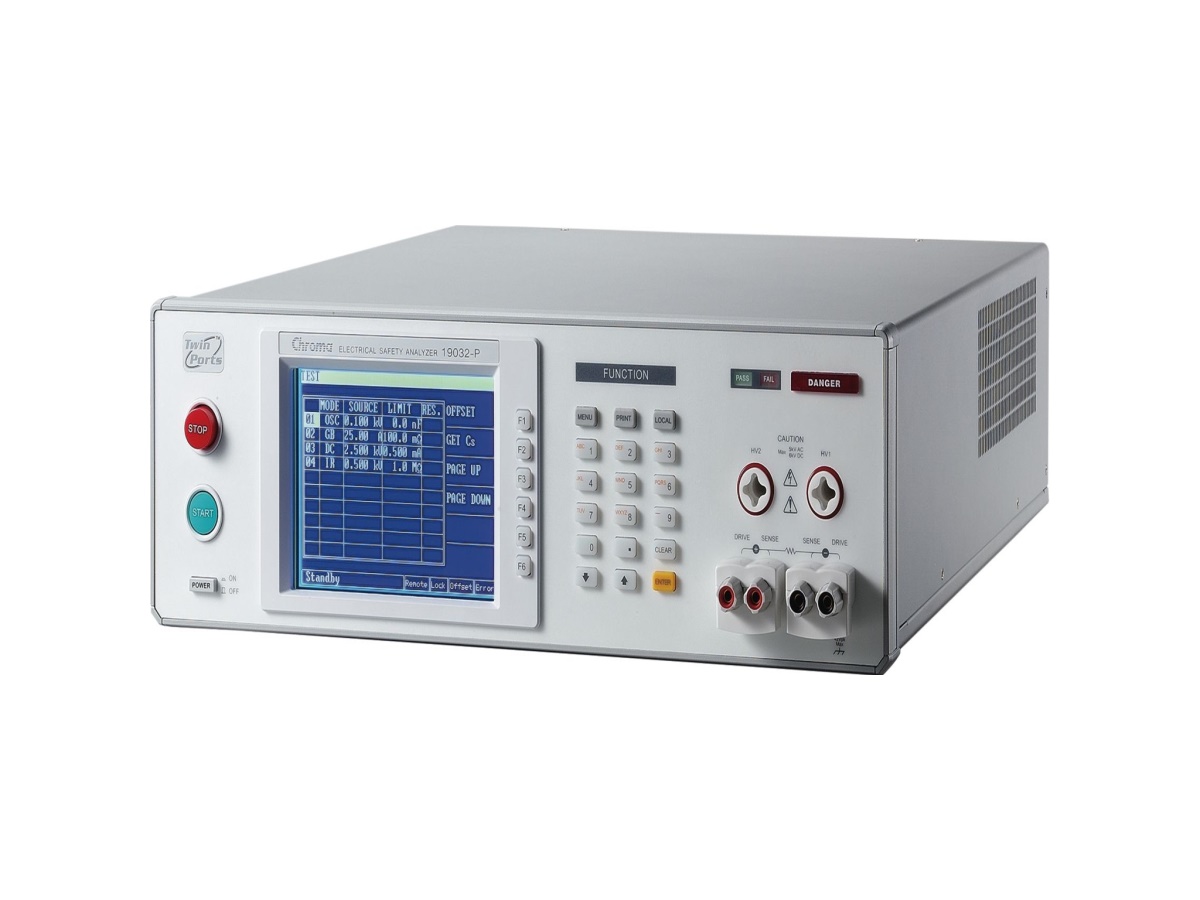

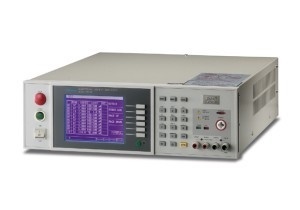

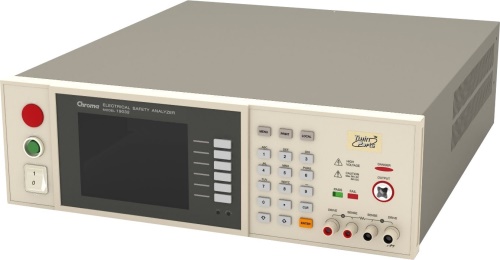

19032 Programovatelný analyzátor bezpečnosti

Vhodný pro komplexní testování elektrické bezpečnosti. Měří unikající proud, izolační odpor, odpor zemní smyčky a provádí zkoušku VN napětím do 6kVDC / 5kVAC. Nastavení funkce RAMP, časování testů.
Testovací napětí: až 6kV (pro měření izolačního odporu 1 kVDC)

  • Programovatelné výstupní napětí 50 V až 5 kVAC, 6 kVDC
  • Maximální proud při vysokonapěťovém testu u 19032 12 mADC, 40 mAAC
  • Maximální proud při vysokonapěťovém testu u 19032-P 20 mADC, 100 mAAC
  • Test izolačního odporu 1 MΩ až 50 GΩ (testovací DC napětí od 50 V do 1 kV s rozlišením 2 V)
  • Test zemnící smyčky 10 mΩ až 510 mΩ s rozlišením 0,1 mΩ (testovací AC proud 1 A až 30 A)
  • Detekce ARC (Flashover)
  • Kontrola zkratovaného nebo rozpojeného výstupu
  • Nastavitelná kontrola OK/NOK
  • Rozhraní RS-232(volitelně GPIB)

Přístroj 19032 představuje analyzátor elektrické bezpečnosti, který umožňuje provádět následující typy testů bezpečnosti:

  • měření izolace vysokým AC napětím do 5 kV
  • měření izolace vysokým DC napětím do 6 kV
  • měření izolačního odporu
  • měření unikajícího proudu
  • měření odporu zemní smyčky


Přístroj je určen ke kontrolám bezpečnosti elektrických přístrojů a spotřebičů. Je vybaven programovatelnými možnostmi nastavení náběhu a doby trvání testů bezpečnosti, možností nastavit až 50 kombinací testů s vlastními parametry. Vyznačuje se velmi rychlou odpínací dobou při překročení přednastavených hranic testu 0.4 ms. Do standardní výbavy přístroje patří sběrnice RS232. Na objednávku lze doplnit sběrnici IEEE488.
