19036 Analyzátor bezpečnosti (10x 4W)
Speciálně vybavený pro testování vinutí (3 fázové motory, transformátory, topné elementy). Vhodný pro komplexní testování elektrické bezpečnosti. Měří izolační odpor, odpor vinutí a provádí zkoušku VN napětím do 6kVDC / 5kVAC. Nastavení funkce RAMP, časování testů.
Testovací napětí: až 6kV (pro měření izolačního odporu 5 kVDC)
- Programovatelné výstupní napětí 50 V až 5 kVAC, 6 kVDC
- Maximální proud při vysokonapěťovém testu 20 mADC, 100 mAAC
- Test izolačního odporu 1 MΩ až 50 GΩ (testovací DC napětí od 50 V do 5 kV s rozlišením 2 V)
- Měření 4 svorkového odporu s rozsahy 0.1 Ω až 100 kΩ
- Obsahuje automatický výpočet odporů vynutí u 3 f motorů (Y-bez vyvedeného středu/∆)
- 10 kanálové testy (4 svorkově)
- Detekce ARC (Flashover)
- Kontrola zkratovaného nebo rozpojeného výstupu

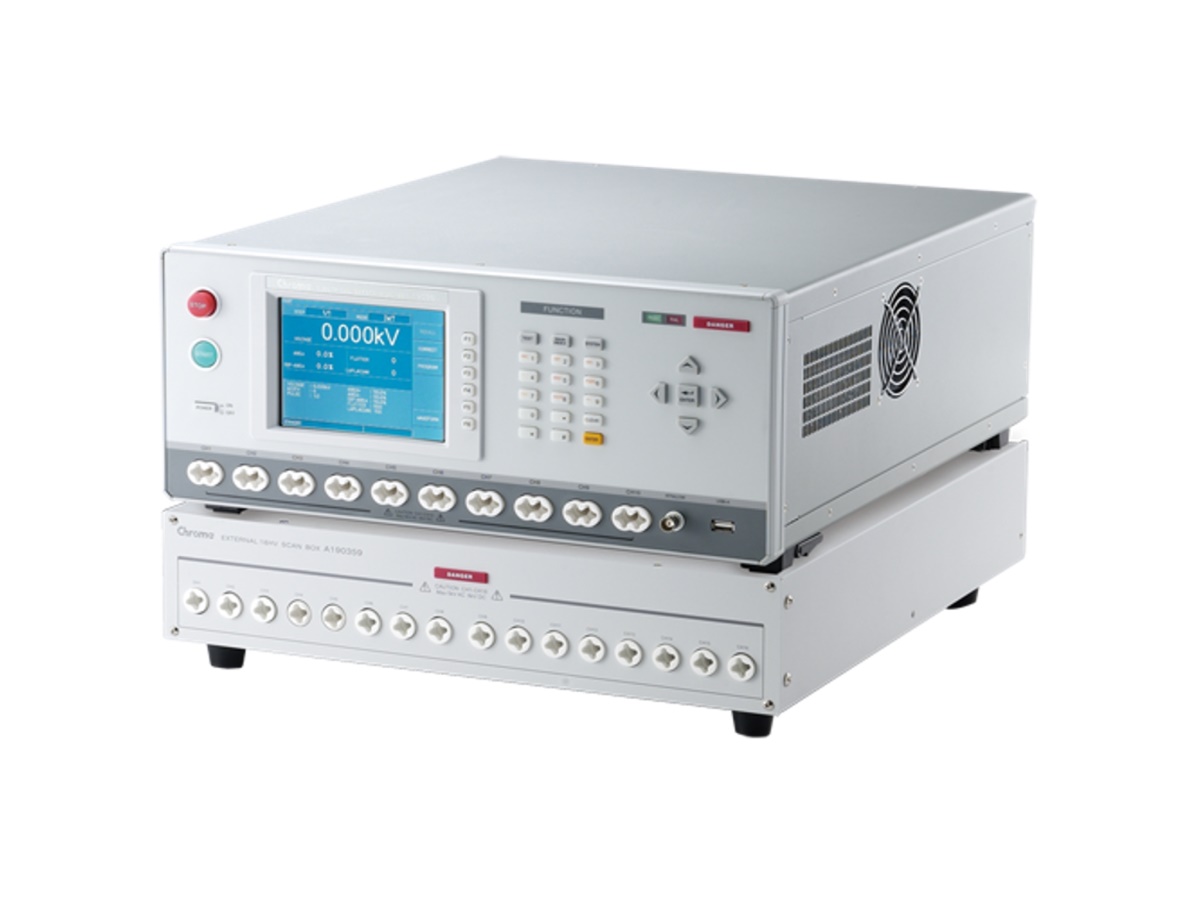

- Podporuje a 40 kanálové testy (se zapojením externím přepínačem)
- Nastavitelná kontrola OK/NOK

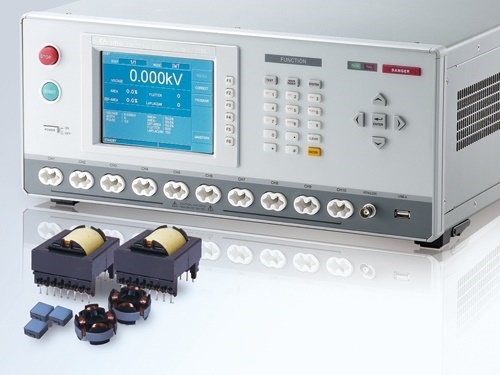

Přístroj 19036 představuje desetikanálový analyzátor elektrické bezpečnosti zaměřený především na testování vinutí motorů, transformátorů a topných elementů. Umožňuje provádět následující typy testů bezpečnosti:
- měření izolace vysokým AC napětím do 5 kV
- měření izolace vysokým DC napětím do 6 kV
- měření izolačního odporu napětím do 5kV
- měření odporu vinutí
- test vinutí napěťovým impulsem (IWT)
Přístroj je určen ke kontrolám elektrické bezpečnosti vinutých komponentů. Je vybaven programovatelnými možnostmi nastavení náběhu a doby trvání testů bezpečnosti, možností nastavit až 200 kombinací testů s vlastními parametry (každý test maximálně 20 kroků). Přístroj je standardně dodáván s RS-232, LAN a USB.
