6310A Modulární programovatelné DC zátěže

6310A Modulární programovatelné DC zátěže

Programovatelná modulová elektronická zátěž s rozsahem ztrátového výkonu 0 až 1200W, vstupním napětím 1 až 500V. Dynamická zátěž až 20kHz. Režimy konstantního proudu, napětí a odporu. Měření vstupního napětí a proudu.
Výkon: až 1200W

  • Maximální ztrátový výkon 2x100 W až 1200 W (obsadí 4 kanály) (dle typu)
  • Rozsah vstupního napětí 0 až 80 V nebo 0 - 500 V (dle typu)
  • Dvourozsahový režim pro zvýšení přesnosti pro malé proudy (za cenu zvýšení minimálního napětí)
  • Provoz v paralelním rezimu v rámci jedné jednotky
  • Měření V, C, P
  • Režimy CC, CV, CP, CR u vyybraných modulů LED simulace
  • Komunikační rozhraní RS-232 (volitelně USB nebo GPIB)
Zeptejte seCenyDoručeníKonzultace

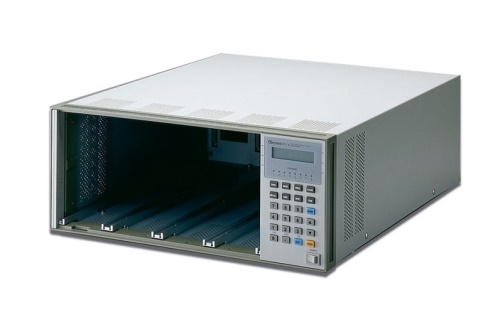

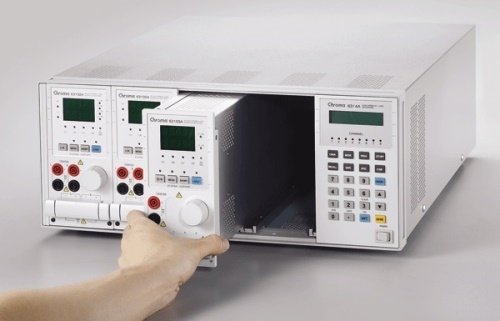

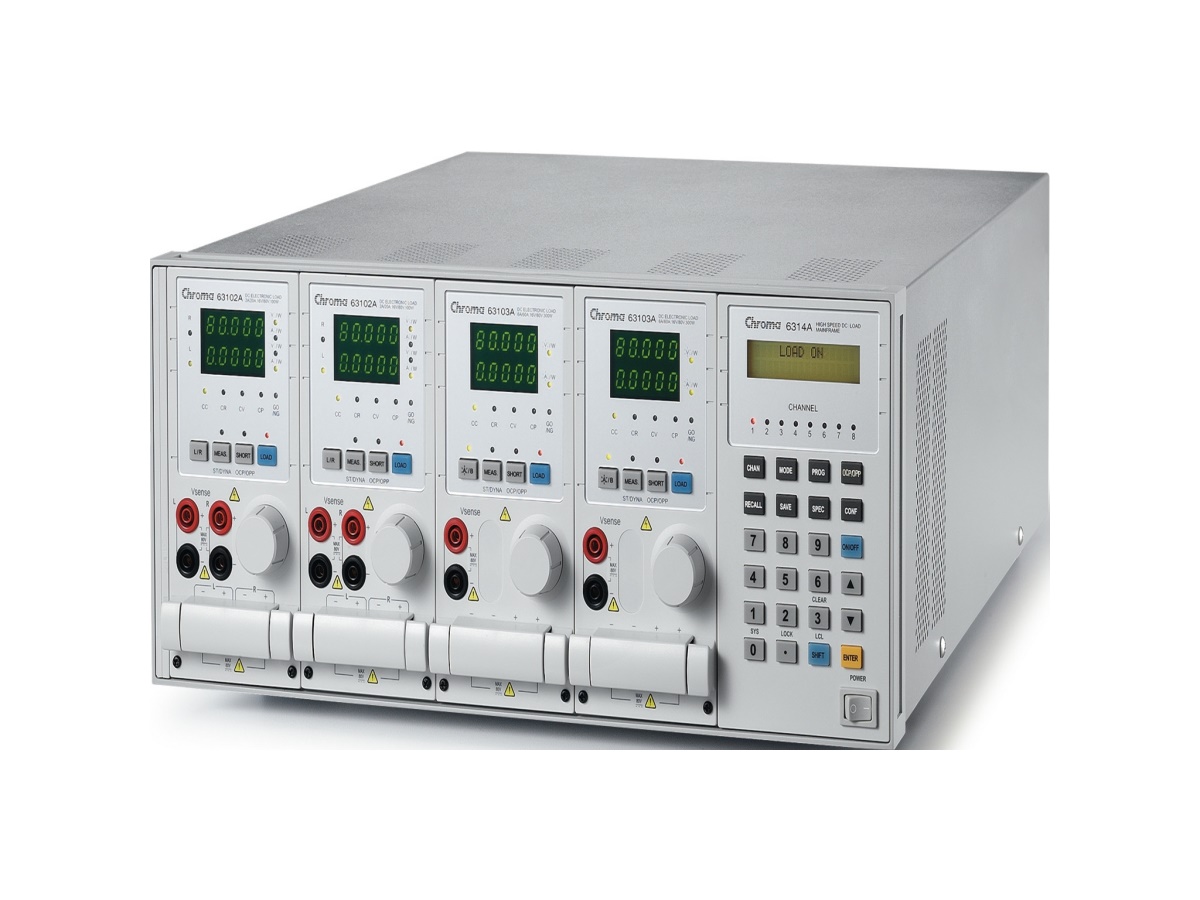

Programovatelné elektronické zátěže série 6310A tvoří modulový systém až osmi elektronických zátěží osazených do přístrojového rámu se společným ovládáním. Existují dva typy přístrojových rámů. Typ 6312A je určen pro dva zásuvné moduly (max. 4 zátěže), typ 6314A je pro čtyři zásuvné moduly.

Každý modul je z hlediska vstupních svorek nezávislý a umožňuje provoz v režimu konstantního napětí, proudu a odporu. Jeden modul obsahuje jednu nebo dvě elektronické zátěže. Pro zvýšení ztrátového výkonu je možné zátěže propojovat paralelně v rámci jednoho mainframu.

V režimu simulace LED se výstup chová dle nastavených parametrů získaných na základě měření nebo z katalogových listů výkonových LED nebo LED pásků. Nastavují se parametry jako je otevírací napětí a dynamický odpor. Není možné simulovat závěrnou a dynamickou kapacitu diod. Ve většině případů jsou tyto parametry méně důležité, ale v některých případech mohou způsobovat nestabilitu driveru, který se u LED neprojeví, v těchto případech je nutné paralelně připojit kondenzátor odpovídající kapacity.

Displej zátěže zobrazuje měřené vstupní napětí a proud. Elektronické zátěže jsou ochráněny před poškozením přepěťovou, nadproudovou, výkonovou a tepelnou ochranou.Programovatelné elektronické zátěže jsou používány k testování zátěžových charakteristik elektronických napájecích zdrojů a ke kontrolám baterií a akumulátorů. Jsou vhodné pro kontrolu statických i dynamických charakteristik zdrojů. Do zátěže je možné uložit až 10 testovacích programů.
