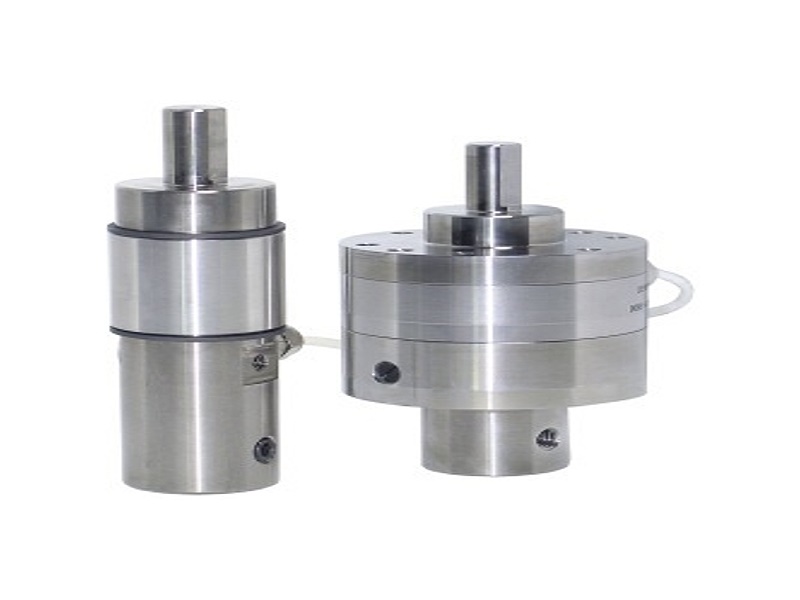

8451/8552 Snímače tlakové síly pro ruční lisy
Vhodný pro standardní ruční lisy s lisovací hlavou s otvorem 10H7 (20H7). Snadné
nasazení na lisovací hlavu. Rozsahy 0...500 N až 0...100 kN.
Přesnost: 0.5 % (1 %, 2 %)
- Měřící rozsahy 0 -500N až 0 -100 kN
- Kombinovaná nejistota: 0.5 % (1 %, 2 %)
- Nominální citlivost 0.35 mV/V až 1.2 mV/V
- Přetížitelnost 150 % až 600 % z rozsahu dle rozsahu
- Snadné vložení do raznic ručních lisů
- Krytí IP65 (IP67)

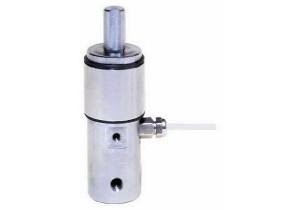

Snímač (senzor) síly 8451 byl vyvinut speciálně pro ruční lisy. Nasazuje se mezi lisovací nástroj a píst. Lze tedy přímo použít pro všechny lisy kde se lisovací nástroj nasazuje do otvoru 10H7 pro rozsahy do 20 kN včetně, pro vyšší rozsahy se v sazuje do otvoru 20H7. Síla je snímaná zabudovaným tenzometrickým můstkem. Výstupní napětí můstku je přímo úměrné síle působící na průchozí na snímač. Díky o-kroužkům chránící vlastní tělo snímače se zvýšila třída ochrany na IP65 (IP67) a je možné snímače využít i v procesech, kde je možný únik kapalin. Mezi další výhody tohoto provedení je omezený vliv bočních a torzních sil a integrovaná ochrana proti přetížení.
Snímač je vybaven 2 m dlouhým čtyřvodičovým kabelem, umožňujícím jeho napojení na vyhodnocovací
jednotku (9243, 9180, 9310, 9307 apod.).
