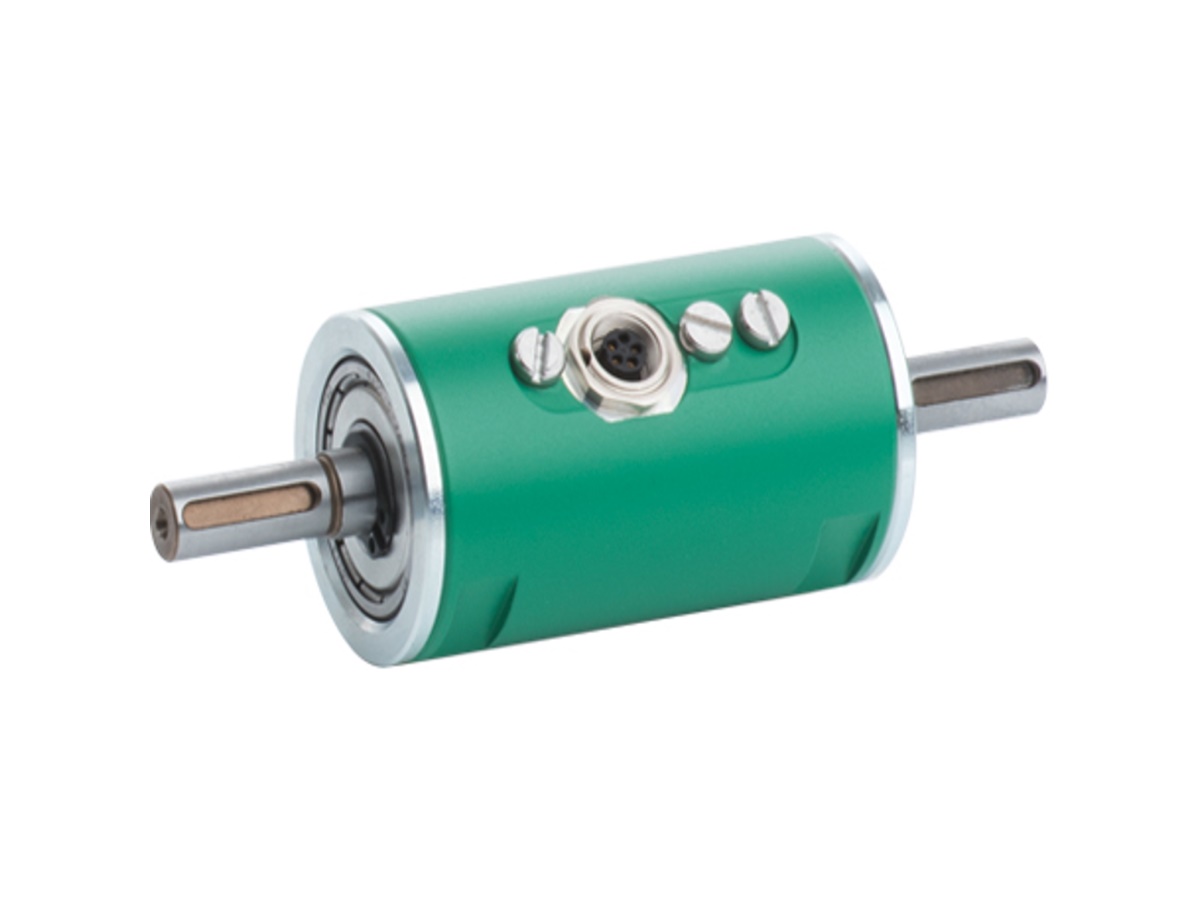

Levný snímač momentu 8645/46
Levný snímač s novou, patentovanou bezkontaktní metodou měření. Rozsah 0...±2,5 Nm až 0...±500 Nm, výstupní napětí 1.5 - 3.5 V, max. 5000 ot/min.
Přesnost: 1 % (2 %)
- Měřící rozsahy 0...±2.5 Nm až 0...±500 Nm
- Kombinovaná nejistota:1 % (2 %)
- Výstup snímače 2.5 V±2 V
- Přetížitelnost 150 % z rozsahu
- Náchylný na silné magnetické pole
- Krytí IP50
Snímače kroutícího momentu typu 8645 jsou určeny pro měření statického i dynamického kroutícího momentu
při libovolném směru otáčení. Příznivá cena snímačů otvírá širokou oblast aplikací, kde lze snímače nasadit.
Patří ke standardnímu vybavení při kontrole kvality, ve výrobě, při montáži a také v laboratořích.
Mezi typická použití patří kontrola momentových klíčů a šroubováků, měření tření v převodech
a ložiscích, kontrola zařízení automobilového průmyslu (posuvná střecha, ovládání oken). Snímače
lze zabudovat do vrtacích nebo šroubovacích zařízení, do textilních strojů apod..
Síla vyvolaná krouticím momentem je vyhodnocena prostřednictvím změn magnetického pole. Jedná se o nově
patentovanou bezkontaktní technologii. Snímaný signál je interní elektronikou převeden na výstupní napětí
2,5 V ± 2 V. Nulovému krouticímu momentu odpovídá 2.5 V, rozsah napětí je 0.5 až 4.5 V.
Elektrické připojení je 5-ti pólovým konektorem. Součástí dodávky je kabel 1,5 m s připojeným 5-ti
pólovým konektorem.
