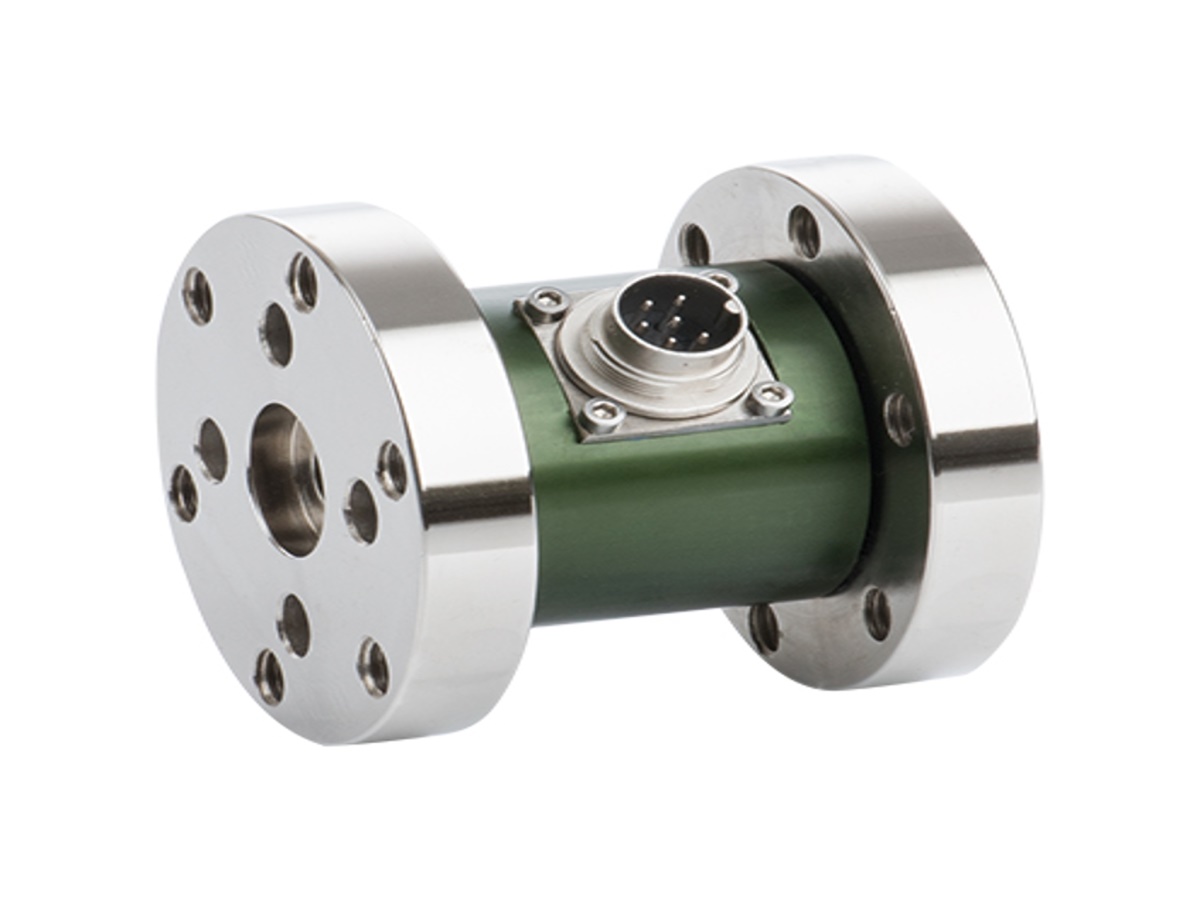

Nerotační snímač momentu 8627/28/32
Více provedení. Rozsah 0...±2 Nm až 0...±1 000 Nm
Nelinearita: 0.1 %
- Měřící rozsahy 0...±2 Nm až 0...±1000 Nm
- Kombinovaná nejistota: 0.3 % (0.5 %)
- Standartizovaný výstup 1 mV/V (0.5 mV/V)
- Různé provedení
- Krytí IP50
Rozměry snímače byly optimalizovány pro co možná největší potlačení vlivu nesouosého působení síly. Až do hodnoty 20 % rozsahu snímače mají tyto parazitní síly jen malý vliv na měření. Měřícím elementem snímače je plný tenzometrický můstek tvořený fóliovými kovovými tenzometry. Pro převod na standartní signál je nutné využít převodník 9243 pro převod na napěťový signál 0...±10 V nebo 0 (4) - 20 mA nebo 9221 pro přímý převod na Profibus. Při využití v laboratorních podmínkách je možné využít převodní 9205 pro přímé propojení s PC přes USB.
Výstup snímače je 4 vodičový, pro omezení vlivu přívodních vodičů se doporučuje v konektoru převést na 6-vodičové zapojení. Součástí dodávky je protikus konektoru.
