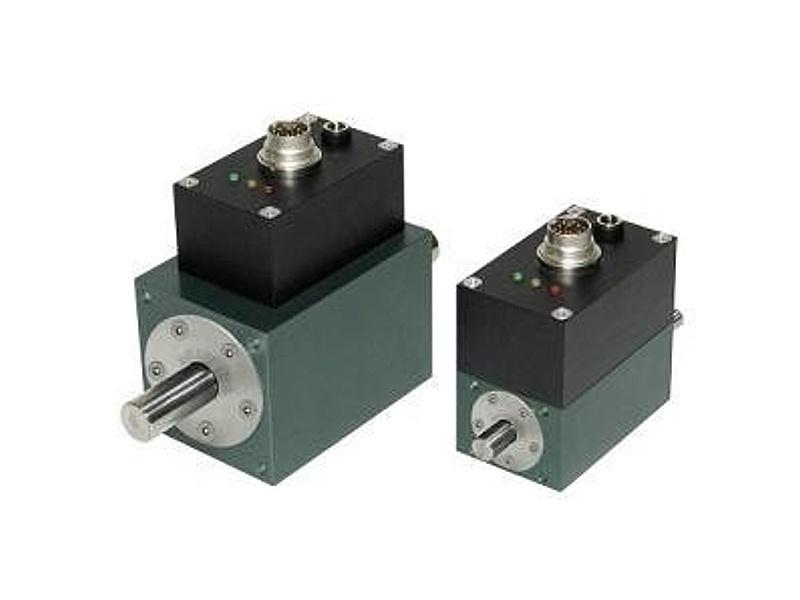

Přesný rotační snímač momentu s příznivou cenou 8661
Přesný a bezúdržbový. Rozsah 0...±0,05 Nm až 0...±1000 Nm, měření kroutícího momentu a úhlového natočení, max. 25 000 ot/min do rozsahu 2 Nm včetně (15 000 ot/min pro vyšší rozsahy).
Nelinearita: 0.05 %
- Měřící rozsahy 0...±0.05 Nm až 0...±200 Nm
- Volitelně impulzní měření otáček, rychlosti
- Kombinovaná nejistota: od 0.2 % (dle varianty)
- Výstup snímače 0... ±10 V, (volitelně USB)
- Přetížitelnost 200 % z rozsahu
- Malé rozměry
- Krytí IP40
Snímače kroutícího momentu typu 8661 mají zabudovaný převodník s výstupním napětím 0 až ±10 V. Pro vývojové nebo školní účely je možné využít variantu s USB výstupem. Jsou určeny pro přesné měření statického i dynamického kroutícího momentu při libovolném směru otáčení. Přenos měřeného signálu do zesilovače je založen na bezkontaktním optickém principu. Na přání lze snímač vybavit impulsním výstupem indikujícím úhel natočení s rozlišitelností 0.225 °/ impulz nebo 0.09 °/impulz, případně se snímáním rychlosti otáček s TTL výstupem. Snímač je vhodný především pro přesné měření malých kroutících momentů. Vhodný je jak pro průmyslové nasazení (kontrola otočných přepínačů v automobilovém průmyslu) tak pro laboratoř nebo servis. Umožňuje trvalý bezúdržbový provoz při vysokých rychlostech otáčení. Síla vyvolaná krouticím momentem je snímaná zabudovaným tenzometrickým můstkem. Výstupní napětí můstku je bezkontaktně převedeno do snímacího zesilovače. Kladné napětí signalizuje pravotočivý moment.
Tělo snímače je vyrobeno z eloxovaného hliníku. Díky oddělení signálového a napájecího konektoru odpadl problém se složitým propojením. Dále nově implementované stavové diody, které informují o aktuálním zatížení snímače je jednoduše i bez vyhodnocovací jednotky možné pozorovat přetížení.
Součástí dodávky je protikus konektoru.
