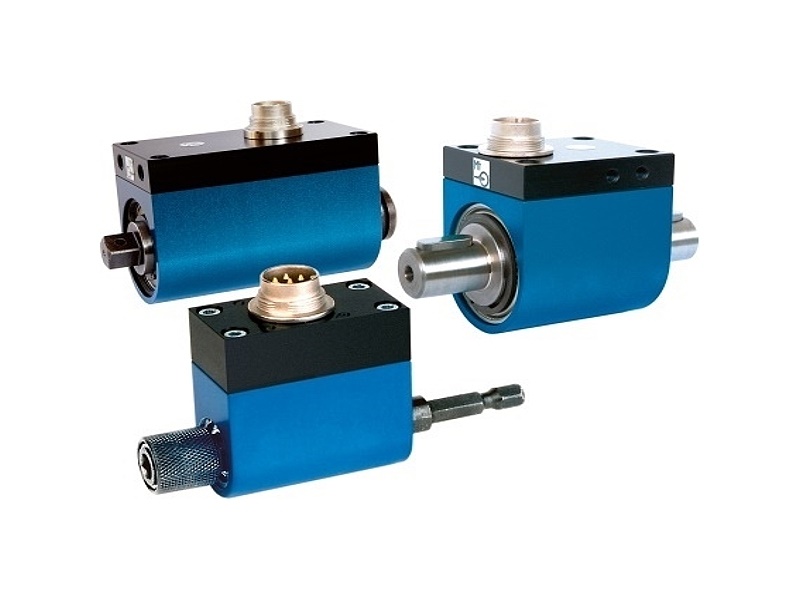

Snímač momentu rotační kontaktní 86403
Precizní a robustní snímač. Rozsah 0...±1 Nm až 0...±1 000 Nm, výstupní citlivost 0.5 mV/V (1 mV/V, 2 mV/V), max. 3000 ot/min (krátkodobě).
Přesnost: 0.1 %
- Měřící rozsahy 0...±1 Nm až 0...±1000 Nm
- Volitelně impulzní měření otáček, rychlosti
- Kombinovaná nejistota: 0.1 %
- Standardizovaná citlivost 0.5 mV/V, 1 mV/V, 2 mV/V v závislosti na rozsahu
- Přetížitelnost 120 % z rozsahu
- Krytí IP50
Snímače kroutícího momentu 86403 jsou určeny pro přesné měření statického i dynamického kroutícího
momentu při libovolném směru otáčení. S tím souvisí velké množství aplikací, kde lze snímače nasadit.
Patří ke standardnímu vybavení při kontrole kvality, ve výrobě, při montáži a také v laboratořích.
Mezi typická použití patří kontrola momentových klíčů a šroubováků, měření tření v převodech
a ložiscích, kontrola zařízení automobilového průmyslu (posuvná střecha, ovládání oken).
Síla vyvolaná krouticím momentem je snímaná zabudovaným tenzometrickým můstkem. Výstupní napětí můstku
je přímo úměrné kroutícímu momentu působícímu na snímač. Kladné napětí signalizuje pravotočivý moment.
Snímač lze na přání vybavit snímačem úhlu natočení. Elektrické připojení je 6-ti pólovým konektorem
(12-ti pólový při měření úhlu). Snímač je vyroben z eloxovaného hliníku.
