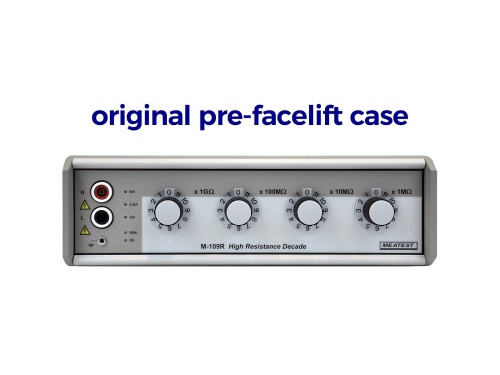

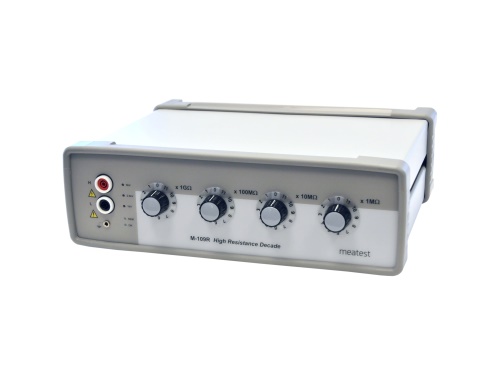

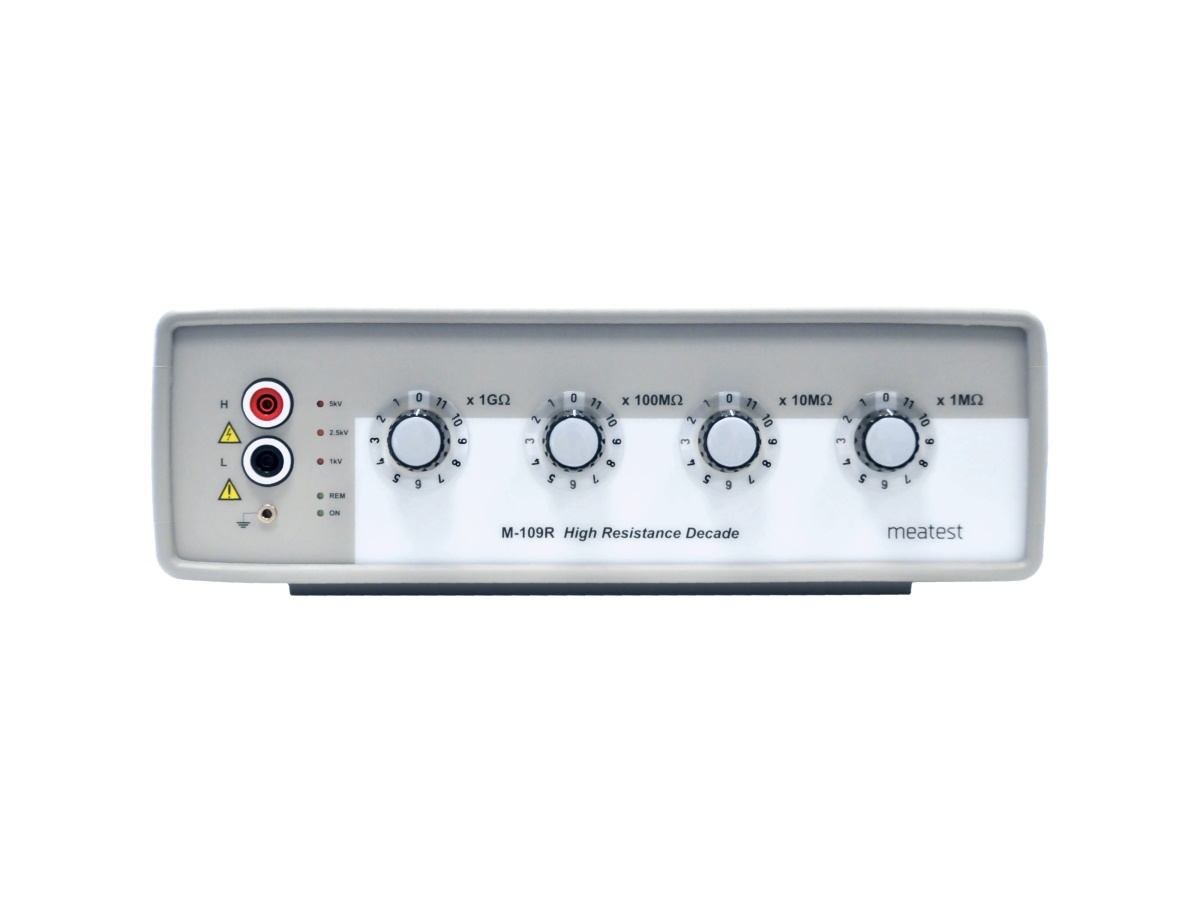

M109R Vysokoohmová odporová dekáda
Odporová dekáda 1 MΩ až 12 GΩ s maximálním pracovním napětím až 5 kV. Navržena ke kalibracím měřičů izolace a megaohmmetrů.
- Rozsah 1 MΩ až 12 GΩ, 5 kVdc
- Indikace napěťového limitu
- Napájení akumulátor / síť
- Sběrnice RS 232
Vysokoohmová odporová dekáda je určena ke kontrolám parametrů měřičů izolačních odporů a megaohmmetrů. Své uplatnění nalezne při opravách, nastavování a kalibraci přístrojů určených pro revizní techniky. Při návrhu jsou použita vysokonapěťová relé s vysokým izolačním odporem a stabilní vysokonapěťové odpory napařené na keramickém substrátu. K přednostem patří jednoduché ovládání s indikací maximálního napětí, které lze v dané konfiguraci nastavení připojit ke svorkám dekády, dále bateriové napájení doplněné o síťový adapter a možnost ovládání dekády po sběrnici RS232. Dekáda se vyrábí v různých variantách. Standardní je stolní provedení. Pro průmyslové aplikace je určen zásuvný modul pro montáž do skříně 19“. Výška modulu je 3HE.
| DC odpor |
1 MΩ - 12 GΩ, 5 kV max. ± 0.1 % / rok |
